Kimyasallar için dikey konserve motor pompası
| Menşe yeri: | Çin |
| Marka adı: | RICITE |
| Model numarası: | sol |
| Min sipariş miktarı: | 1 takım |
| Ambalaj bilgileri: | ahşap kasa |
| Teslim süresi: | 5-8 iş günü |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | günde 50 Takım |
|
Detay Bilgi |
|||
| Menşe yeri | Çin | Marka adı | RICITE |
|---|---|---|---|
| Model numarası | sol | Ürün Adı: | LR Dikey Ters Sirkülasyonlu Konserve Motorlu Pompa |
| Renk: | Kırmızı, mavi Özelleştirilmiş | AKIŞ: | 300m3/saat |
| Kaldırmak: | 110m | Sıcaklık: | ~120℃（Gerektiği gibi özelleştirin） |
| Güç: | 110 kw | Viskozite: | 100 mm/sn |
| Uygulama: | petrol, kimya, ilaç, galvanik | Vurgulamak: | Dikey kutulu motorlu pompa,kutulu motorlu pompa 300m3/h,dikey kutulu pompa |
Ürün Açıklaması

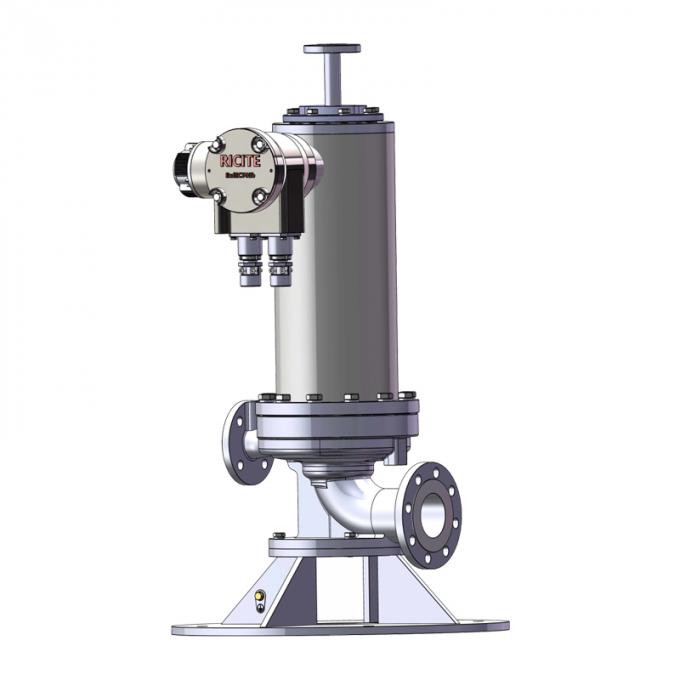

LR dikey ters dolaşımlı konserve motor pompası
Açıklama
Konserve motor pompası, kalkanlı bir elektrik motorundan ve bir pompadan oluşur ve pompanın dönen şaftının geleneksel mühürleme cihazını kıran mühürlenmemiş bir pompadır.Sızıntı olmadan mükemmel çalışmaya ulaşmak.
Sıradan bir santrifüj pompasının sürücüsü, pompanın döngüçü şaftını elektrikli şaftla bir koplama aracılığıyla bağlamaktır, böylece döngüçü ve elektrikli motor birlikte döner ve çalışır.Bununla birlikte, kalkanlı bir pompa mühürlenmemiş bir pompadır ve hem pompa hem de tahrik motoru pompalanmış ortamla dolu bir basınç kapında mühürlenir.
Bu basınç kapının sadece statik bir mühürü vardır ve rotoru hareket ettirmek için dönen bir manyetik alan sağlamak için bir tel grubu ile donatılmıştır.Bu yapı geleneksel santrifugal pompaların sahip döner şaft mühürleme cihazı ortadan kaldırır, böylece tamamen sızıntısız çalışmayı sağlayabilir.
Ters dolaşım tipi, kolayca buharlaşan sıvıların taşınması için uygundur ve özelliği, yağlama ve soğutma yolunun temel tipin tersinde olmasıdır.Bu yüzden ters dolaşım türü olarak adlandırılır.Bu tip pompanın kendisinde egzoz valfi gerekmez ve ters dolaşım boru hattı, motor dolaşım sıvısını sıvı giriş tankının gaz fazı bölgesine boşaltabilir.Pompa ve motor boşluklarında gaz bulunmamasını sağlamak, rulmanların yağlanmasını ve motorun soğutulmasını sağlar. Bu yapı, LPG, LNG ve diğer düşük yoğunluklu kolayca buharlaşan sıvılar gibi düşük sıcaklıklı sıvı gazları taşımak için uygundur.
Avantajlar
(1) Uzun hizmet ömrü, yüksek hizmet ömrü elde etmek için silikon karbid rulmanlarıyla birleştirilen otomatik hidrolik itiş dengeleme sistemi;
(2) Yüksek verimlilik, optimize edilmiş motor tasarımı ve yüksek verimlilik hidrolik araştırması, mükemmel enerji verimliliği elde edildi;
(3) Ürünün performansının istikrarını sağlamak için yüksek güvenilirlik, gelişmiş işleme teknolojisi, yüksek teknoloji CNC ekipmanları ve mükemmel test;
(4) Çevrimiçi izleme ve otomatik kontrolü gerçekleştirmek için rulman aşınmasını izleyin;
(5) Kaza durumunda bile çevreye güvenliği sağlamak için ikincil mühürleme.
Özellikler
Konserve motor pompası konserve motor ve pompadan oluşur, statörün iç yüzeyi ve rotörün dış yüzeyi ince duvarlı manyetik olmayan korozyona dayanıklı bir metalle kaplıdır,Bu yüzden statör sargısı, rotor çekirdeği taşıyıcı sıvı tarafından aşınmayacaktır, çünkü tamamen ayrılmıştır.Tüm rotor taşıyıcı sıvıya batırılır., hiçbir dönen parça dışarıya yayılmaz, sızıntısız bir yapıdır, bu nedenle aşağıdaki avantajlara sahiptir.
(1) Sızdırmaz, toksik, patlayıcı, yanıcı, arıtılmış, koroziv sıvılar taşımak için uygundur;
(2) Tam mühürlenmiş, oksitlenmesi kolay sıvılar taşımak için uygundur;
(3) Mekanik bir mühür yok, yüksek basınçlı sistem sıvıları, yüksek erime noktası sıvıları, yüksek sıcaklıklı sıvılar ve düşük sıcaklıklı sıvılar taşımak için uygundur.
(4) Yağlama ortamı kullanılarak, yağ gerekmez, taşınan sıvıya kirlenme gerekmez, yağ enjeksiyonu ve drenajı gerekmez;
(5) Motor ve pompa koaksiyel entegrasyon nedeniyle, alan tasarrufu, hafif ağırlık, kompakt tasarım, bakımı ve sökümü kolaydır;
(6) Motor su soğutması veya doğal soğutma kullanır, fan yoktur, bu nedenle çalışma titreşimi daha az ve gürültü daha düşüktür.
Kalkanlı pompaları kullanmak için önlemler:
1Normal çalışma sırasında, çıkış valfi sıkıca kapatılmamalı ve pompadaki hava tıkanmasını önlemek için hafifçe açık tutulmalıdır.
2Motor ve rulmanların hasar görmesini önlemek için sıvı olmadan veya 1 dakikadan fazla çalışmak kesinlikle yasaktır.
3Geriye doğru 1 dakikadan fazla çalışmak kesinlikle yasaktır, çünkü geriye doğru çalışmak rulmanların anormal aşınmasına neden olabilir.
4Kavitasyon koşullarında çalışmak kesinlikle yasaktır, aksi takdirde rulmanların erken aşınmasına neden olabilir.
Parametreler
| Adı | TYPE | Akış | Başlık | Çalışma sıcaklığı | Güç | VISIKOSİTE | Basınç | Notlar |
| LR dikey ters dolaşımlı konserve motor pompası | LR Dikey ters dolaşım tipi | 300m3/h | 110m | + 120°C | 110kW | 100mm/s | 2.5MPa |
LNG sıvılaştırılmış doğal gazı, LPG sıvılaştırılmış petrol gazını taşımak için kullanılan ters dolaşım türü |
Modelin Tasarımı
Malzemeler
| Kod | 4 | 5 | 6 | 7 | |
| Islak parçalar | 304 | 304L | 316 | 316L | |
| Paket | Pompa | Yüksek sıcaklık | Grafitle sarılmış | ||
| Standart | PTFE | ||||
| Motor | PTFE | ||||
| İşe yarayabilir. | Hastelloy Alaşımı -C | Hastelloy Alaşımı -C | |||
| Şaktı | 304/301 | 304L | 316 | 316L | |
| Çapa kol, itme halka | Stellit | ||||
| SSiC | |||||
| Yükleme | Grafitle lekelenmiş furan reçini, SSiC | ||||
Bölümsel çizim
Modeller
|
- Hayır, hayır. |
Pompa modeli |
Hız | Güç (KW) | |||
| n=2900r/min | 介质密度 ((Orta yoğunluk ((g/cm)) | |||||
| Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- Hayır, hayır. |
Pompa modeli |
Hız | Güç ((Kw) | |||
| n=2900r/min | (Orta yoğunluk ((g/cm)3) | |||||
| Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
Kimyasal, farmasötik, yeni enerji, elektronik alüminyum folyo ve diğer endüstrilerde 10.000'den fazla müşteri RICITE ürünlerini seçti.Diyafram pompaları, mekanik mühür santrifüj pompaları vb.) ve Ricite (Zhejiang) Science & Technology Co., Ltd. çeşitli endüstriyel teknik standartların ve özelliklerin düzenlenmesine katıldı.ve yüksek teknoloji onurunu kazandıRicite (Zhejiang) Bilim ve Teknoloji Şirketi, Ltd. sızıntısız pompaların üretimiyle ilgilenmektedir.ve manyetik tahrik pompaları geliştirme hedefine bağlı, kimyasal konserve motor pompaları ve diğer pompalar ve teknolojik yeniliği takip ediyor ve müşterilere güvenilir, yüksek maliyet verimli ve enerji tasarruflu pompalar ve hizmetler sağlıyor.
