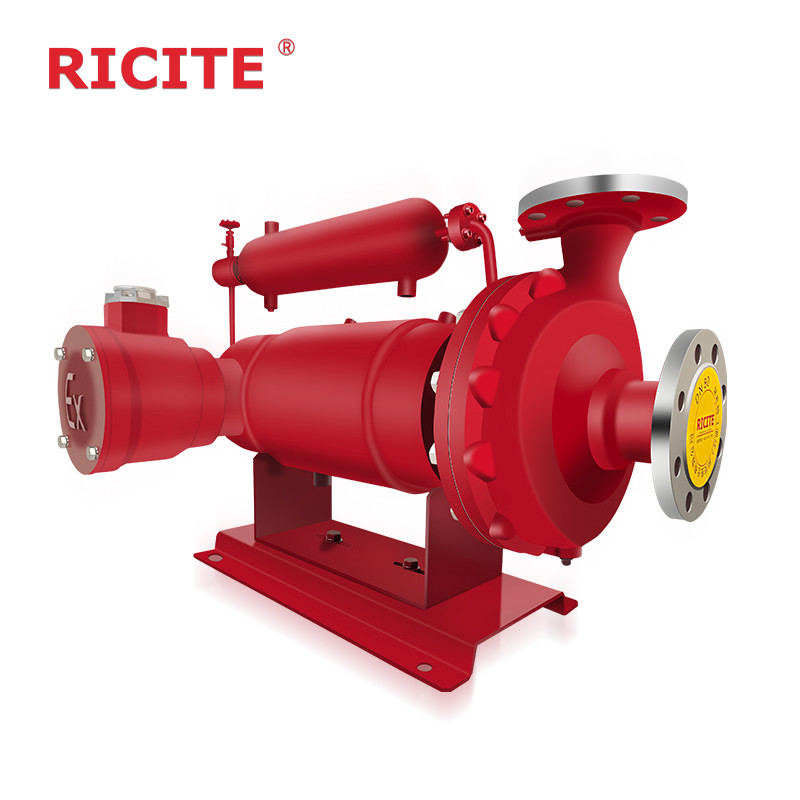

Konserve motor pompası ağır iş
| Place of Origin: | China |
| Marka adı: | RICITE |
| Model Number: | BA |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 5 sets per day |
|
Detay Bilgi |
|||
| Place of Origin | China | Marka adı | RICITE |
|---|---|---|---|
| Model Number | BA | Ürün Adı: | BA Serisi Konserve Motorlu Pompa |
| Renk: | Kırmızı, mavi Özelleştirilmiş | AKIŞ: | 1000m3/h |
| kaldırma: | 190 Milyon | Sıcaklık: | ～+120°C |
| Güç: | 160KW | Sıvılık: | 100 mm/sn |
| Basınç: | 2.5Mpa | Uygulama: | petrol, kimya, ilaç, galvanik |
| Vurgulamak: | CMP Konserve Motor Pompası,ağır hizmet tipi konserve motor pompası,Konserve Motor Pompası ağır hizmet tipi |
||
Ürün Açıklaması
BA SERİSİ'LERİNİN KANNED MOTOR PUMPALARI
Açıklama
Temel tip (standart tip)
Taşıyıcı ortamın sıcaklığı 120 °C'yi geçmez ve baş 100m'yi geçmez. Diğer konserve pompa türleri temel tipin çeşitleri ve geliştirmeleridir,Ölü dolaşım ve ters dolaşım dahilBu tür konserve pompa, temel tiple karşılaştırıldığında rulman yağlama, soğutma ve motor soğutma için sıvı akışının ters yönüne sahiptir.
Sıradan bir santrifüj pompasının sürücüsü, pompanın döngüçü şaftını elektrikli şaftla bir koplama aracılığıyla bağlamaktır, böylece döngüçü ve elektrikli motor birlikte döner ve çalışır.Bununla birlikte, Konserve Motor Pompası mühürlenmemiş bir pompadır ve hem pompa hem de tahrik motoru pompalanmış ortamla dolu bir basınç kapında mühürlenir.
Bu basınç kapının sadece statik bir mühürü vardır ve rotoru hareket ettirmek için dönen bir manyetik alan sağlamak için bir tel grubu ile donatılmıştır.Bu yapı geleneksel santrifugal pompaların sahip döner şaft mühürleme cihazı ortadan kaldırır, böylece tamamen sızıntısız çalışmayı sağlayabilir.
Uluslararası standart tasarımı benimsiyor, maksimum çalışma akışı 1200m3/h, maksimum başlık 600m, sıcaklık aralığı -120-350°C ve sistem tasarımının maksimum basıncı 20MPa.
Avantajlar
(1) Uzun hizmet ömrü, yüksek hizmet ömrü elde etmek için silikon karbid rulmanlarıyla birleştirilen otomatik hidrolik itiş dengeleme sistemi;
(2) Yüksek verimlilik, optimize edilmiş motor tasarımı ve yüksek verimlilik hidrolik araştırması, mükemmel enerji verimliliği elde edildi;
(3) Ürünün performansının istikrarını sağlamak için yüksek güvenilirlik, gelişmiş işleme teknolojisi, yüksek teknoloji CNC ekipmanları ve mükemmel test;
(4) Çevrimiçi izleme ve otomatik kontrolü gerçekleştirmek için rulman aşınmasını izleyin;
(5) Kaza durumunda bile çevreye güvenliği sağlamak için ikincil mühürleme.
Konserve motor pompasını seçerken önlemler: Genellikle, kalkanlı pompalar, motoru soğutmak için aktarılan sıvının bir kısmını kullanır ve halka boşluğu çok küçüktür.Bu nedenle, aktarılan sıvı temiz olmalıdır.Çeşitli sıvı karışımları taşımak için, eğer yağış, koklama veya jelatin benzeri maddeler üretirlerse, kalkanlı bir pompa seçmek (kalkanlı olmayan tip) kalkanlık boşluğunu kapatabilir.Pompanın soğutma ve yağlanmasını etkiler, ve grafit rulmanlarının ve motorun yanmasına neden olur. kalkanlı pompaların genellikle dolaşan soğutma boruları vardır. ortam sıcaklığı pompalanan sıvının donma noktasından düşük olduğunda,pompaların kolayca çalıştırılmasını sağlamak için, yan borular gibi dondurma önlemleri kullanmak önerilir.Ayrıca, kalkanlı pompayı çalıştırırken, çıkış ve giriş valflerinin açılış sırasına sıkı bir şekilde uyulmalıdır. Pompayı durdururken, çıkış valfi önce aşağıya çevrilmelidir.Pompa çalışmayı bıraktığındaKısacası, kalkanlı pompaların kullanımı tamamen sızdırmaz, çevresel kirliliği ve malzeme kaybını etkili bir şekilde önler.Seçim doğru olduğu ve çalışma koşullarında anormal değişiklikler olmadığı süreceKoruma pompası yanıcı, patlayıcı, koroziv ve değerli sıvıları taşımak için ideal bir pompadır.
Özellikler
Konserve motor pompası konserve motor ve pompadan oluşur, statörün iç yüzeyi ve rotörün dış yüzeyi ince duvarlı manyetik olmayan korozyona dayanıklı bir metalle kaplıdır,Bu yüzden statör sargısı, rotor çekirdeği taşıyıcı sıvı tarafından aşınmayacaktır, çünkü tamamen ayrılmıştır.Tüm rotor taşıyıcı sıvıya batırılır., hiçbir dönen parça dışa uzanır, sızıntı olmayan bir yapıdır, bu nedenle aşağıdaki avantajlara sahiptir
(1) Sızdırmaz, toksik, patlayıcı, yanıcı, arıtılmış, koroziv sıvılar taşımak için uygundur;
(2) Tam mühürlenmiş, oksitlenmesi kolay sıvılar taşımak için uygundur;
(3) Mekanik bir mühür yok, yüksek basınçlı sistem sıvıları, yüksek erime noktası sıvıları, yüksek sıcaklıklı sıvılar ve düşük sıcaklıklı sıvılar taşımak için uygundur.
(4) Yağlama ortamı kullanılarak, yağ gerekmez, taşınan sıvıya kirlenme gerekmez, yağ enjeksiyonu ve drenajı gerekmez;
(5) Motor ve pompa koaksiyel entegrasyon nedeniyle, alan tasarrufu, hafif ağırlık, kompakt tasarım, bakımı ve sökümü kolaydır;
(6) Motor su soğutması veya doğal soğutma kullanır, fan yoktur, bu nedenle çalışma titreşimi daha az ve gürültü daha düşüktür.
Parametreler
|
Adı |
TYPE | Akış | Başlık | Çalışma sıcaklığı | Güç | VISIKOSİTE | Basınç | Notlar |
|
Standart konserve motor pompası
|
Standart ((BA serisi) | 1000m3/h | 190m. | + 120°C | 160kW | 100mm/s | 2.5MPa | Ortalama sıcaklık120°C |
Modelin Tasarımı
Malzemeler
| Kod | 4 | 5 | 6 | 7 | |
| Islak parçalar | 304 | 304L | 316 | 316L | |
| Paket | Pompa | Yüksek sıcaklık | Grafitle sarılmış | ||
| Standart | PTFE | ||||
| Motor | PTFE | ||||
| İşe yarayabilir. | Hastelloy Alaşımı -C | Hastelloy Alaşımı -C | |||
| Şaktı | 304/301 | 304L | 316 | 316L | |
| Çapa kol, itme halka | Stellit | ||||
| SSiC | |||||
| Yükleme | Grafitle lekelenmiş furan reçini, SSiC | ||||
Bölümsel çizim
Modeller
|
- Hayır, hayır. |
Pompa modeli |
Hız | Güç (KW) | |||
| n=2900r/min | 介质密度 ((Orta yoğunluk ((g/cm)) | |||||
| Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- Hayır, hayır. |
Pompa modeli |
Hız | Güç ((Kw) | |||
| n=2900r/min | (Orta yoğunluk ((g/cm)3) | |||||
| Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
Kimyasal, farmasötik, yeni enerji, elektronik alüminyum folyo ve diğer endüstrilerde 10.000'den fazla müşteri RICITE ürünlerini seçti.Diyafram pompaları, mekanik mühürlü santrifüj pompaları vb.) ve Ricite (Zhejiang) Science & Technology Co., Ltd. birçok endüstri teknik standardının ve spesifikasyonunun düzenlenmesine katıldı.ve yüksek teknoloji onurunu kazandıRicite (Zhejiang) Bilim ve Teknoloji Şirketi, Ltd. sızıntısız pompaların üretimiyle ilgilenmektedir.ve manyetik tahrik pompaları geliştirme hedefine bağlı, kimyasal konserve motor pompaları ve diğer pompalar ve teknolojik yeniliği takip ediyor ve müşterilere güvenilir, yüksek maliyet verimli ve enerji tasarruflu pompalar ve hizmetler sağlıyor.
Web sitesi: www.ricitepump.com
