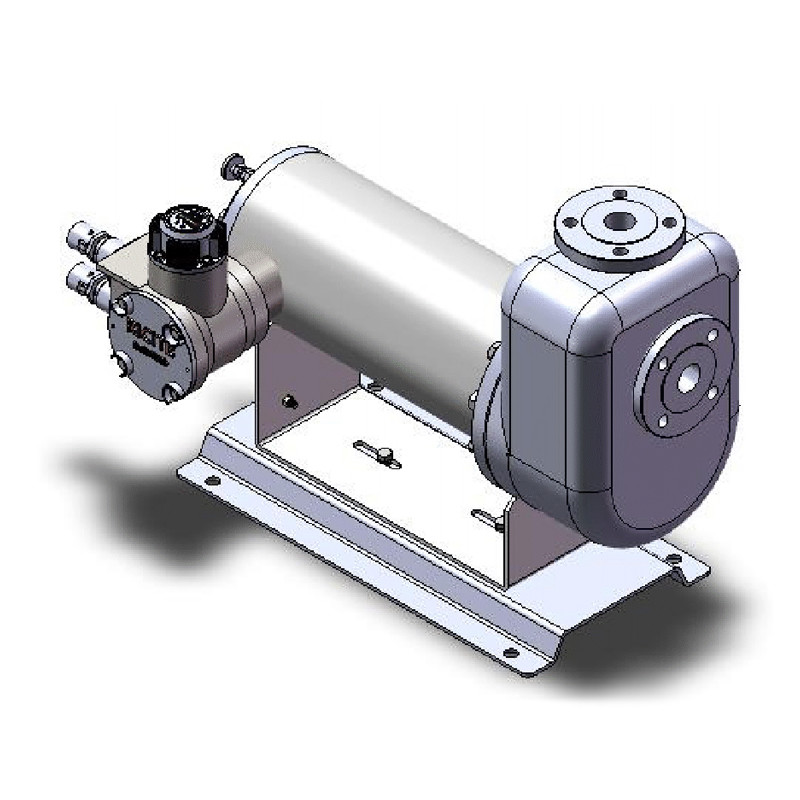

Organik kimyasallar için kendi kendini hazırlayan konserve motor pompası
| Place of Origin: | China |
| Marka adı: | RICITE |
| Model Number: | G |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
Detay Bilgi |
|||
| Place of Origin | China | Marka adı | RICITE |
|---|---|---|---|
| Model Number | G | Ürün Adı: | G Tipi Kendinden Emişli Konserve Motorlu Pompa |
| Renk: | kırmızı mavi | AKIŞ: | 200m3/saat |
| Kaldırmak: | 150m | Sıcaklık: | ～+350℃ |
| Güç: | 160KW | Sıvılık: | 100 mm/sn |
| Basınç: | 2.5Mpa | Uygulama: | petrol, kimya, ilaç, galvanik |
| Vurgulamak: | Kendinden Emişli Konserve Motorlu Pompa,çin'den konserve pompa,motorlu pompalar olabilir |
||
Ürün Açıklaması
G Tipi Kendini Düzleştiren Konserve Motor Pompası
Açıklama
Kendini hazırlama türü: Pompanın emme giriş noktası, döngünün merkezinden çok daha yüksektir. Pompanın durdurulmasından sonra, emme borusunda sıvı olmadığı zaman,Döner ve genişletilmiş pompa odası her zaman sıvıyla doludur.. Yeniden çalıştırıldığında, su doldurmaya gerek yoktur ve pompa çalışabilir. Kendini hazırlayan pompalar, yeraltı konteynerlerinden sıvılar çıkarmak için özellikle uygundur.
Uluslararası standart tasarımı benimsiyor, maksimum çalışma akışı 1200m3/h, maksimum başlık 600m, sıcaklık aralığı -120-350°C ve sistem tasarımının maksimum basıncı 20MPa.
Sıradan bir santrifüj pompasının sürücüsü, pompanın döngüçü şaftını elektrikli şaftla bir koplama aracılığıyla bağlamaktır, böylece döngüçü ve elektrikli motor birlikte döner ve çalışır.Bununla birlikte, Konserve Motor Pompası mühürlenmemiş bir pompadır ve hem pompa hem de tahrik motoru pompalanan ortamla dolu bir basınç kapında mühürlenir.
Bu basınç kapının sadece statik bir mühürü vardır ve rotoru hareket ettirmek için dönen bir manyetik alan sağlamak için bir tel grubu ile donatılmıştır.Bu yapı geleneksel santrifugal pompaların sahip döner şaft mühürleme cihazı ortadan kaldırır, böylece tamamen sızıntısız çalışmayı sağlayabilir.
Avantajlar
(1) Uzun hizmet ömrü, yüksek hizmet ömrü elde etmek için silikon karbid rulmanlarıyla birleştirilen otomatik hidrolik itiş dengeleme sistemi;
(2) Yüksek verimlilik, optimize edilmiş motor tasarımı ve yüksek verimlilik hidrolik araştırması, mükemmel enerji verimliliği elde edildi;
(3) Ürünün performansının istikrarını sağlamak için yüksek güvenilirlik, gelişmiş işleme teknolojisi, yüksek teknoloji CNC ekipmanları ve mükemmel test;
(4) Çevrimiçi izleme ve otomatik kontrolü gerçekleştirmek için rulman aşınmasını izleyin;
(5) Kaza durumunda bile çevreye güvenliği sağlamak için ikincil mühürleme.
Özellikler
Kalkanlı pompanın prensibi ve yapısal özellikleri
Sıradan bir santrifüj pompasının tahrik edilmesi, pompanın döngü salonuyla elektrikli salonu bir bağlantı yoluyla bağlanarak elde edilir.Elektrikli motorla birlikte döngünün çalışmasına izin verirBir pompa motor pompası, hem pompa hem de tahrik motoru, pompalanmış ortamla dolu bir basınç kapı içinde mühürlenmemiş bir pompadır.ve bir dizi tel döner manyetik alan sağlamak ve rotoru çalıştırmak için kullanılır.
Bu yapı, geleneksel santrifüj pompalarının sahip olduğu döner şaftlı mühürleme cihazını ortadan kaldırır ve tamamen sızdırmaz hale getirir.
Konserve motor pompası, pompa ve motoru birbirine bağlar ve motorun rotoru ve pompanın döngüsü aynı şafte sabitlenir.Koruma kılıfı motorun rotoru ve statörü ayırmak için kullanılırRotor taşınan ortamda çalışır ve gücü statör manyetik alanı ile rotora aktarılır.
Ayrıca konserve pompaların üretimi de karmaşık değil.ve hidrolik ucu, santrifugal pompalarda yaygın olarak kullanılan yapı tiplerine ve ilgili standartlara ve özelliklere göre tasarlanabilir ve üretilebilir.
Konserve motor pompasını kullanma önlemleri:
1Normal çalışma sırasında, çıkış valfi sıkıca kapatılmamalı ve pompadaki hava tıkanmasını önlemek için hafifçe açık tutulmalıdır.
2Motor ve rulmanların hasar görmesini önlemek için sıvı olmadan veya 1 dakikadan fazla çalışmak kesinlikle yasaktır.
3Geriye doğru 1 dakikadan fazla çalışmak kesinlikle yasaktır, çünkü geriye doğru çalışmak rulmanların anormal aşınmasına neden olabilir.
4Kavitasyon koşullarında çalışmak kesinlikle yasaktır, aksi takdirde rulmanların erken aşınmasına neden olabilir.
Parametreler
| Adı | TYPE | Akış | Başlık | Çalışma sıcaklığı | Güç | VISIKOSİTE | Basınç | Notlar |
| G Tipi Kendini Düzleştiren Konserve Motor Pompası | (G Serisi) Kendini Düzeltme | 200 m3/saat | 150 metre. | +350°C | 160kW | 100mm/s | 2.5MPa |
Yeraltı kaplarından sıvıları pompalamak için uygun olan, özel olarak tasarlanmış çift katmanlı pompa kabı otomatik pompalamayı gerçekleştirir. |
Modelin Tasarımı
Malzemeler
| Kod | 4 | 5 | 6 | 7 | |
| Islak parçalar | 304 | 304L | 316 | 316L | |
| Sıkıştırma | Pompa | Yüksek sıcaklık | Grafitle sarılmış | ||
| Standart | PTFE | ||||
| Motor | PTFE | ||||
| İşe yarayabilir. | Hastelloy Alaşımı -C | Hastelloy Alaşımı -C | |||
| Şaktı | 304/301 | 304L | 316 | 316L | |
| Çapa kol, itme halka | Stellit | ||||
| SSiC | |||||
| Yükleme | Grafitle lekelenmiş furan reçini, SSiC | ||||
Bölümsel çizim
Modeller
|
- Hayır, hayır. |
Pompa modeli |
Hız | Güç (KW) | |||
| n=2900r/min | 介质密度 ((Orta yoğunluk ((g/cm)) | |||||
| Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- Hayır, hayır. |
Pompa modeli |
Hız | Güç ((Kw) | |||
| n=2900r/min | (Orta yoğunluk ((g/cm)3) | |||||
| Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
Kimyasal, farmasötik, yeni enerji, elektronik alüminyum folyo ve diğer endüstrilerdeki 10.000'den fazla müşteri RICITE ürünlerini seçti.Diyafram pompaları, mekanik mühürlü santrifüj pompaları vb.) ve Ricite (Zhejiang) Science & Technology Co., Ltd. birçok endüstri teknik standardının ve spesifikasyonunun düzenlenmesine katıldı.ve yüksek teknoloji onurunu kazandıRicite (Zhejiang) Bilim ve Teknoloji Şirketi, Ltd. sızıntısız pompaların üretimiyle ilgilenmektedir.ve manyetik tahrik pompaları geliştirme hedefine bağlı, kimyasal konserve motor pompaları ve diğer pompalar ve teknolojik yeniliği takip ediyor ve müşterilere güvenilir, yüksek maliyet verimli ve enerji tasarruflu pompalar ve hizmetler sağlıyor.
