Detay Bilgi |
|||
Place of Origin | China | Marka adı | RICITE |
---|---|---|---|
Model Number | B | Ürün Adı: | B Serisi Konserve Motorlu Pompa |
Renk: | Kırmızı, mavi Özelleştirilmiş | AKIŞ: | 1000m3/h |
Kaldırmak: | 190 Milyon | Sıcaklık: | ~+120°C |
Güç: | 160KW | Sıvılık: | 100 mm/sn |
Basınç: | 2.5Mpa | Uygulama: | petrol, kimya, ilaç, galvanik |
Vurgulamak: | kendinden emişli yatay santrifüj pompa,yatay santrifüj pompa,yatay çok kademeli pompa |

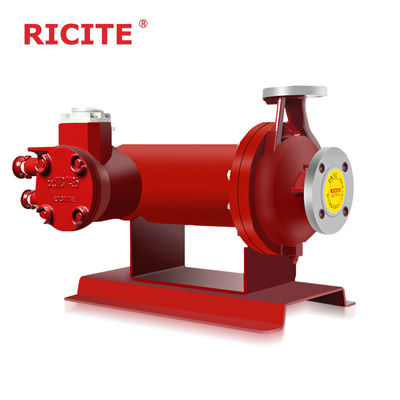

BASIK KANNE MOTOR PUMPALARI (B SERİSİ kimyasal korumalı pompalar)
Açıklama
P serisi konserve motor pompası yeni nesil kimyasal konserve motor pompasıdır. Uluslararası standart tasarımı benimser, maksimum çalışma akışı 1200m3/h, maksimum başı 600m,sıcaklık aralığı -120-350°C, ve sistem tasarımının maksimum basıncı 20MPa'dır.
Temel tip (standart tip)
Taşıyıcı ortamın sıcaklığı 120 °C'yi geçmez ve baş 100m'yi geçmez. Diğer konserve pompa türleri temel tipin çeşitleri ve geliştirmeleridir,Ölü dolaşım ve ters dolaşım dahilBu tür konserve pompa, temel tiple karşılaştırıldığında rulman yağlama, soğutma ve motor soğutma için sıvı akışının ters yönüne sahiptir.
Avantajlar
(1) Uzun hizmet ömrü, yüksek hizmet ömrü elde etmek için silikon karbid rulmanlarıyla birleştirilen otomatik hidrolik itiş dengeleme sistemi;
(2) Yüksek verimlilik, optimize edilmiş motor tasarımı ve yüksek verimlilik hidrolik araştırması, mükemmel enerji verimliliği elde edildi;
(3) Ürünün performansının istikrarını sağlamak için yüksek güvenilirlik, gelişmiş işleme teknolojisi, yüksek teknoloji CNC ekipmanları ve mükemmel test;
(4) Çevrimiçi izleme ve otomatik kontrolü gerçekleştirmek için rulman aşınmasını izleyin;
(5) Kaza durumunda bile çevreye güvenliği sağlamak için ikincil mühürleme.
Özellikler
Konserve motor pompası konserve motor ve pompadan oluşur, statörün iç yüzeyi ve rotörün dış yüzeyi ince duvarlı manyetik olmayan korozyona dayanıklı bir metalle kaplıdır,Bu yüzden statör sargısı, rotor çekirdeği taşıyıcı sıvı tarafından aşınmayacaktır, çünkü tamamen ayrılmıştır.Tüm rotor taşıyıcı sıvıya batırılır., hiçbir dönen parça dışa uzanır, sızıntı olmayan bir yapıdır, bu nedenle aşağıdaki avantajlara sahiptir
(1) Sızdırmaz, toksik, patlayıcı, yanıcı, arıtılmış, koroziv sıvılar taşımak için uygundur;
(2) Tam mühürlenmiş, oksitlenmesi kolay sıvılar taşımak için uygundur;
(3) Mekanik bir mühür yok, yüksek basınçlı sistem sıvıları, yüksek erime noktası sıvıları, yüksek sıcaklıklı sıvılar ve düşük sıcaklıklı sıvılar taşımak için uygundur.
(4) Yağlama ortamı kullanılarak, yağ gerekmez, taşınan sıvıya kirlenme gerekmez, yağ enjeksiyonu ve drenajı gerekmez;
(5) Motor ve pompa koaksiyel entegrasyon nedeniyle, alan tasarrufu, hafif ağırlık, kompakt tasarım, bakımı ve sökümü kolaydır;
(6) Motor su soğutması veya doğal soğutma kullanır, fan yoktur, bu nedenle çalışma titreşimi daha az ve gürültü daha düşüktür.
Konserve motor pompasını kullanma önlemleri:
1Normal çalışma sırasında, çıkış valfi sıkıca kapatılmamalı ve pompadaki hava tıkanmasını önlemek için hafifçe açık tutulmalıdır.
2Motor ve rulmanların hasar görmesini önlemek için sıvı olmadan veya 1 dakikadan fazla çalışmak kesinlikle yasaktır.
3Geriye doğru 1 dakikadan fazla çalışmak kesinlikle yasaktır, çünkü geriye doğru çalışmak rulmanların anormal aşınmasına neden olabilir.
4Kavitasyon koşullarında çalışmak kesinlikle yasaktır, aksi takdirde rulmanların erken aşınmasına neden olabilir.
Parametreler
Adı | TYPE | Akış | Başlık | Çalışma sıcaklığı | Güç | VISIKOSİTE | Basınç | Notlar |
Standart kimyasal konserve motor pompası | Standart ((B serisi) | 1000m3/h | 190m. | + 120°C | 160kW | 100mm/s | 2.5MPa | 120°C'den düşük sıcaklıkta ortam için uygundur |
Modelin Tasarımı
Malzemeler
Kod | 4 | 5 | 6 | 7 | |
Islak parçalar | 304 | 304L | 316 | 316L | |
Sıkıştırma | Pompa | Yüksek sıcaklık | Grafitle sarılmış | ||
Standart | PTFE | ||||
Motor | PTFE | ||||
İşe yarayabilir. | Hastelloy Alaşımı -C | Hastelloy Alaşımı -C | |||
Şaktı | 304/301 | 304L | 316 | 316L | |
Çapa kol, itme halka | Stellit | ||||
SSiC | |||||
Yükleme | Grafitle lekelenmiş furan reçini, SSiC |
Bölümsel çizim
Modeller
- Hayır, hayır. |
Pompa modeli |
Hız | Güç (KW) | |||
n=2900r/min | 介质密度 ((Orta yoğunluk ((g/cm)) | |||||
Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- Hayır, hayır. |
Pompa modeli |
Hız | Güç ((Kw) | |||
n=2900r/min | (Orta yoğunluk ((g/cm)3) | |||||
Akış m3/h | Baş m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Kimyasal, farmasötik, yeni enerji, elektronik alüminyum folyo ve diğer endüstrilerdeki 10.000'den fazla müşteri RICITE ürünlerini seçti.Diyafram pompaları, mekanik mühürlü santrifüj pompaları vb.) ve Ricite (Zhejiang) Science & Technology Co., Ltd. birçok endüstri teknik standardının ve spesifikasyonunun düzenlenmesine katıldı.ve yüksek teknoloji onurunu kazandıRicite (Zhejiang) Bilim ve Teknoloji Şirketi, Ltd. sızıntısız pompaların üretimiyle ilgilenmektedir.ve manyetik tahrik pompaları geliştirme hedefine bağlı, kimyasal konserve motor pompaları ve diğer pompalar ve teknolojik yeniliği takip ediyor ve müşterilere güvenilir, yüksek maliyet verimli ve enerji tasarruflu pompalar ve hizmetler sağlıyor.
